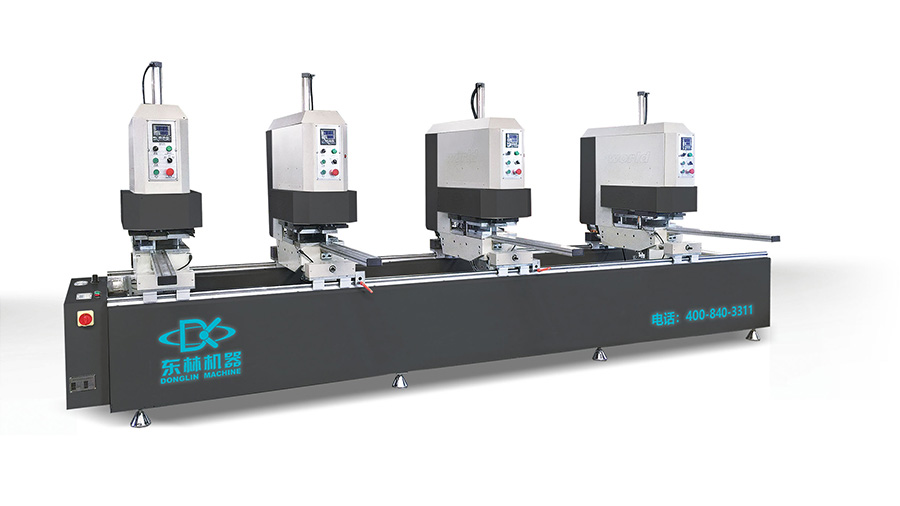

【塑料門窗四位無縫焊接機】
設備特點
◆ 適用于彩色型材焊接，上下兩平面一次性清理完成。
◆ 下工作臺為一體板結構代替常規五連串結構，下壓鉗在精密方軌運行。（國內唯一采用一體板結構的廠家，有國家專利）
◆ 本機型有獨立的輔助壓緊，能有效防止型材的跑料，從而使得對角線熔化量更加準確。因有了輔助壓緊可使主壓緊力大大降低，從而使強度較弱的型材變形量小，保證了一個好的平整度。（有國家專利）
◆ 嚴格控制焊接縫隙大小，焊口表面平整美觀。
◆ 剪切刀具采用合金材料，刀具實現標準化，支持刀具互換。
◆ 本機型焊板平移部分采用圓軌支撐，上下運行采用方軌運動，長期使用更加穩定。
◆ 整機機身采用高剛性架體焊接，承重性高，不變形。
◆ 下定位方軌定位設計，定位精度高，焊接尺寸標準，長期使用穩定。
◆ 可換焊布裝置，一個旋鈕便可使加熱板靠自重下落，方便快捷的更換焊布。
◆ 自動吹氣裝置，一次性吹掉焊熘。
技術參數
|
型號 |
輸入 功率 |
輸入 電源 |
工作 氣壓 |
焊接 范圍 |
焊接 高度 |
外形 尺寸 |
重量 |
|
FWFH-4-5ME |
4.5KW |
380V 50HZ |
0.6-0.8MPa |
min:480mm max:4500mm |
H=20-120mm W=120mm |
L=5300mm W=1100mm H=2000mm |
2000Kg |
|
FWFH-3-4ME |
3.5KW |
380V 50HZ |
0.6-0.8MPa |
min:480mm max:3500mm |
H=20-120mm W=120mm |
L=4300mm W=1100mm H=2000mm |
1500Kg |
|
FWFH-2-4ME |
2.5KW |
380V 50HZ |
0.6-0.8MPa |
min:480mm max:3500mm |
H=20-120mm W=120mm |
L=4300mm W=1100mm H=2000mm |
1200Kg |
設備主要元器件配置表
|
序 號 |
元器件名稱 |
品牌 |
|
1 |
可編程程序控制器 |
三菱 |
|
2 |
可編程程序控制器擴展 |
三菱 |
|
3 |
溫控表 |
臺利達 |
|
4 |
氣缸 |
百帝 |
|
5 |
電磁閥 |
歐雷凱 |
|
6 |
固態繼電器 |
美格爾 |
|
7 |
急停 |
施耐德 |
|
8 |
按鈕 |
施耐德 |
|
9 |
旋鈕 |
施耐德 |
|
10 |
指示燈 |
施耐德 |
|
11 |
直線滑塊 |
CSK |
|
12 |
梭閥 |
上海新益 |
|
13 |
剪切刀具 |
東林公司自制《可互換》 |
|
14 |
減壓閥 |
人和氣動 |
|
15 |
焊板 |
龍口三友 |
|
16 |
二聯體 |
人和氣動 |
